摘要: 本文主要介紹了雙法蘭毛細管差壓變送器測量液位時所產生的故障及解決方法。

        在國民生產的各個環節中, 我們經常需要對各種容器、設備的流量或液位進行監視和調節,隨時掌握容器、設備內被測物的狀態,對流量、液位發出高、低限報警;持續對生產過程進行監視與控制, 使被測物的參數保持在合理的范圍內。雙法蘭差壓變送器的應用在這方面十分廣泛, 具有可靠性高、精度高、穩定性好、測量范圍廣、出色的過壓保護能力等特點, 能對變送器的參數進行修改, 可以與具有相同通信協議的D C S系統或現場通信控制器、設定器進行數據通訊交換。

        雙法蘭差壓變送器的特點是變送器的法蘭直接與容器法蘭連接, 作為敏感元件的金屬膜盒經毛細管與變送器的測量室相連通,在膜盒、毛細管和測量室所組成的封閉系統內充有硅油,作為傳壓介質,起到變送器與被測介質隔離的作用。雙法蘭變送器的工作原理與普通差壓變送器完全一致,其常見故障有以下幾點。

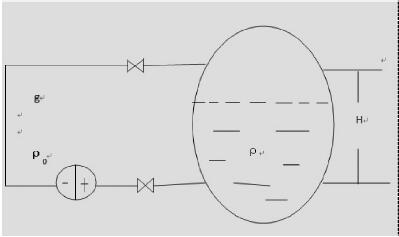

1、儀表測量超限、量程選擇不當在實際應用匯總進行雙法蘭變送器測量量程檢查時, 均發現變送器量程存在計算、設置錯誤,雙法蘭差壓變送器量程無遷移, 這是造成儀表測量不準及超限的重要原因。如圖a。

雙法蘭差壓差壓變送器量程的計算公式為:
ΔP=Hρg (1)
零點遷移量計算公式為:
P1=-HPog (2)

        其中ΔP 為雙法蘭變送器的量程,(單位kPa);H為被測容器內的液位高度,(單位m);g為重力加速度,9.8 m/s2;ρ為被測介質密度,kg/m3;Po為毛細管內填充硅油的密度,kg/m3;P1為零點遷移量,(單位kPa)。
        由公式(1)、公式(2)可得,通過雙法蘭差壓變送器測量液位得到的結果, 其準確程度與變送器的安裝位置無關, 與被測容器內液位高度H 、被測介質的密度ρ 以及毛細管內填充液密度Po有關, 變送器零點必須進行負遷移,遷移零點的原理圖見圖b。

        雙法蘭差壓差壓變送器的安裝位置通常有三種:(1)低于正壓測;(2)高于正壓測,即在正、負壓側之間;(3)與正壓測處于同一水平位置。量程設定方法:①按照0～Hρg校驗變送器; ② 將零點負遷移到HPog, 遷移后的變送器量程下限為-HgPog,最后得到量程上限為Hρg-HPog。變送器正常工作室應輸出為0～5 V的電壓或4～20 mA的電流信號。

        對于新生產出來的變送器,公式中硅油密度Po為固定值,Po的數值可以從變送器的說明書中獲得。雙法蘭差壓差壓變送器的零點遷移量P1還可現場實際測量:在變送器已安裝完畢且容器內無介質的情況下, 可采用用型號為268的HART手持通訊器與變送器建立連接。當通訊正常建立后, 通訊器上就會讀出變送器的實時測量值,該值即是P1。

2 變送器無輸出或輸出≥20 mA、≤4 mA
(1)查看變送器電源是否接反。
(2)檢查變送器的24 V直流電壓是否正常。
(3)檢查變送器隔離膜片、壓力傳感器是否損壞。
(4)檢查變送器毛細管是否損壞。如有損壞則造成這種情況的原因主要是機械損傷和振動損傷。

        因此在每個檢修周期都要及時更換新的變送器。儀表生產廠家要針對特殊使用場合, 使用專門的材質來加工生產儀表的關鍵部件, 以達到最佳使用效果。運輸、調笑、安裝過程中要特別注意儀表安全,定期進行儀表檢查和維護。

3 結語
        雙法蘭差壓變送器是先進的智能儀表,功能強大,可靠性高。在測量使用時,只要選型與設定正確,投用后基本上是免維護的,如果出現顯示不準確的情況,那么應首先考慮工藝方面的原因, 最后再檢查雙法蘭差壓變送器本身是否有損壞。
