羅斯蒙特3051C壓力變送器的調試校準方法

　　一.準備工作

　　我們知道差壓變送器在應用中是與導壓管相連接的，通常的做法，需要把導壓管和差壓變送器的接頭拆開，再接入壓力源進行校準。這樣是很麻煩的，并且工作和勞動強度大，最擔心的是拆裝接頭時把導壓管扳斷或出現泄漏問題。我們知道不管什么型號的差壓變送器，其正、負壓室都有排氣、排液閥或旋塞;這就為我們現場校準差壓變送器提供了方便，也就是說不用拆除導壓管就可校準差壓變送器。對差壓變送器進行校準時，先把三閥組的正、負閥門關閉，打開平衡閥門，然后旋松排氣、排液閥或旋塞放空，然后用自制的接頭來代替接正壓室的排氣、排液閥或旋塞;而負壓室則保持旋松狀態，使其通大氣。壓力源通過膠皮管與自制接頭相連接，關閉平衡閥門，并檢查氣路密封情況，然后把電流表(電壓表)、手操器接入變送器輸出電路中，通電預熱后開始校準。

　　二.常規差壓變送器的校準

　　先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,

　　在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa,

　　該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA.

　　量程增加0.125mA，則零點增加1/5*0.125=0.025.

　　調零點電位器使輸出為20.000mA.

　　零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。

　　三.智能差壓變送器的校準

　　用上述的常規方法對智能變送器進行校準是不行的，因為這是由HART變送器結構原理所決定了。因為智能變送器在輸入壓力源和產生的4-20mA電流信號之間，除機械、電路外，還有微處理芯片對輸入數據的運算工作。因此調校與常規方法有所區別。*

　　實際上廠家對智能變送器的校準也是有說明的，如ABB的變送器，對校準就有:“設定量程”、“重定量程”、“微調”之分。其中“設定量程”操作主要是通過LRV.URV的數字設定來完成配置工作，而“重定量程”操作則要求將變送器連接到標準壓力源上，通過一系列指令引導，由變送器直接感應實際壓力并對數值進行設置。而量程的初始、最終設置直接取決于真實的壓力輸入值。但要看到盡管變送器的模擬輸出與所用的輸入值關系正確，但過程值的數字讀數顯示的數值會略有不同，這可通過微調項來進行校準。由于各部分既要單獨調校又必需要聯調，因此實際校準時可按以下步驟進行:,

　　1.先做一次4-20mA微調，用以校正變送器內部的D/A轉換器，由于其不涉及傳感部件，無需外部壓力信號源。

　　2.再做一次全程微調，使4-20mA、數字讀數與實際施加的壓力信號相吻合，因此需要壓力信號源。

　　3.最后做重定量程，通過調整使模擬輸出4-20mA與外加的壓力信號源相吻合，其作用與變送器外殼上的調零(Z)、調量程(R)開關的作用完全相同。

　　有的人認為，只要用HART手操器就可改變智能變送器量程，并可進行零點和量程的調整工作，而不需要輸入壓力源，但這種做法不能稱為校準，只能稱為“設定量程”。真正的校準是需要用一臺標準壓力源輸入變送器的。因為不使用標準器而調量程(LRV、URV)不是校準，忽略輸入部分(輸入變送器的壓力)來進行輸出調節(變送器的轉換電路)不是正確的校準。再者壓力、差壓檢測部件與A/D轉換電路、電流輸出的關系并不對等，校準的目的就是找準三者的變化關系。強調一點:只有對輸入和輸出(輸入變送器的壓力、A/D轉換電路、環路電流輸出電路)一齊調試，才稱得上是真正意義上的校準。

　　羅斯蒙特3051壓力變送器工作原理及結構

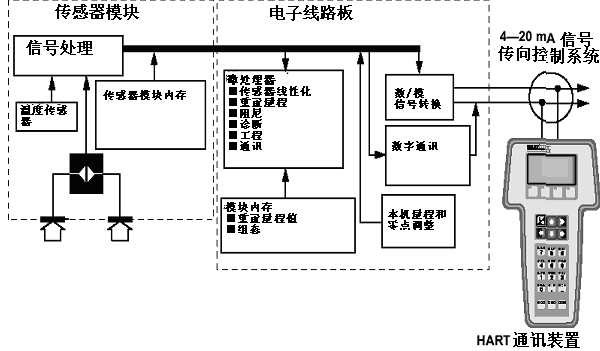

　　3051 型變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統(隔離膜、充油系統和傳感器)以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器(電阻式測試檢測器)、儲存模塊和電容/數字信號轉換器(C/D 轉換器)。來自傳感器模塊的電子信號被傳輸?shù)诫娮釉鈿ぶ械妮敵鲭娮釉ｋ娮釉鈿ぐㄝ敵鲭娮泳€路板(微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器)、本機零點及量程按鈕和端子塊。

　　因為 3051C 型變送器設計壓力適用于隔離膜，當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加 HART 信號。

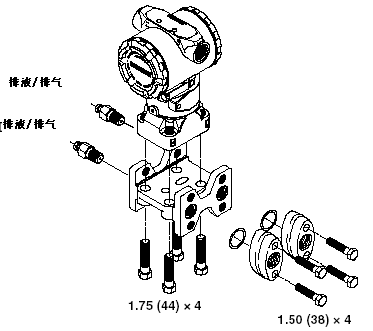

　　3051 型變送器結構圖

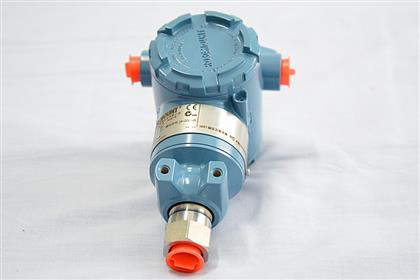

表壓/絕壓變送器

　　2.2 3051 型變送器參數設置

　　HART 通訊裝置快捷鍵序列

　　功能                               快捷鍵序列

　　報警和飽和電平                     1， 4， 2， 7

　　模擬輸出報警類型                  1， 4， 3， 2， 4

　　觸發模塊控制                      1， 4， 3， 3， 3

　　觸發操作                          1， 4， 3， 3， 3

　　自定義表頭組態                    1， 3， 7， 2

　　自定義表頭值                       1， 4， 3， 4， 3

　　阻尼                              1， 3， 6

　　日期                               1， 3， 4， 1

　　描述符                             1， 3， 4， 2

　　數/模轉換微調（4-20 mA 輸出）     1， 2， 3， 2， 1

　　禁止本機量程/零點調整              1， 4， 4， 1， 7

　　現場裝置信息                     1， 4， 4， 1

　　全量程微調                       1， 2， 3， 3

　　鍵盤輸入— 重置量程                1， 2， 3， 1， 1

　　本機零點及量程控制               1， 4， 4， 1， 7

　　回路測試                         1， 2， 2

　　傳感器下限微調                   1， 2， 3， 3， 2

　　信息                             1， 3， 4， 3

　　表頭選項                         1， 4， 3， 4

　　請求前導符數                      1， 4， 3， 3， 2

　　地址查詢                         1， 4， 3， 3， 1

　　查詢多站式變送器                   左箭頭， 4， 1， 1

　　#FormatImgID_4# 量程值                           1， 3， 3

　　重置量程                         1， 2， 3， 1

　　可變刻度數/模微調（4-20 mA 輸出） 1， 2， 3， 2， 2

　　自檢（變送器）                   1， 2， 1， 1

　　傳感器信息                       1， 4， 4， 2

　　傳感器溫度                        1， 1， 4

　　傳感器微調點                      1， 2， 3， 3， 5

　　狀態                               1， 2， 1， 1

　　#FormatImgID_5# 標牌                              1， 3， 1

　　#FormatImgID_6# 換算函數（設置輸出類型）          1， 3， 5

　　變送器安全（寫保護）              1， 3， 4， 4

　　模擬輸出微調                       1， 2， 3， 2

　　#FormatImgID_7# 單位（過程變量）                  1， 3， 2

　　傳感器上限微調                   1， 2， 3， 3， 3

　　零點微調                           1， 2， 3， 3， 1

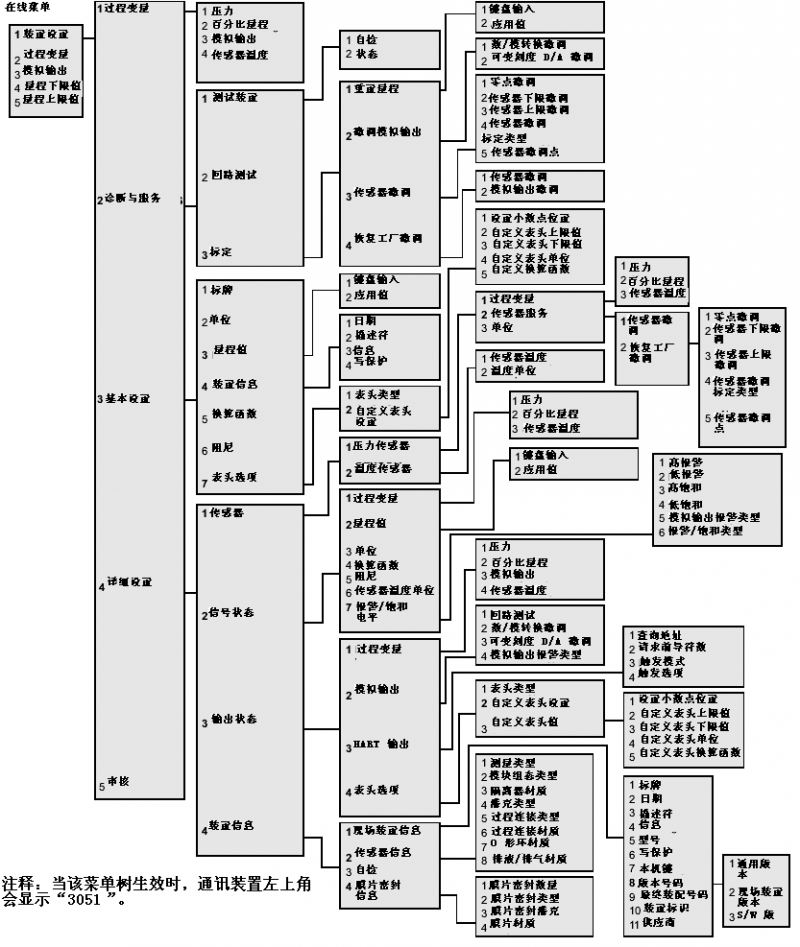

　　3051 型 HART 通訊裝置菜單樹

3.1 3051變送器常見異常

　　故障                             糾正措施

　　變送器毫安讀數為零檢驗信號端子是否接通電源

　　檢查電源線的極性是否接反

　　檢驗端子電壓是否處于 10.5 至 42.4 V dc 之間

　　檢查開放式二極管是否與測試端子交叉

　　變送器不能用 HART 通訊裝置通訊檢驗輸出是否在 4 和 20 mA 之間或是否為飽和電平

　　檢驗變送器的 DC 電源是否清潔（峰值與峰值之間最大 AC 噪音為 0.2 伏）

　　檢查回路電阻，最小為 250 歐姆 （電源電壓 —變送器電壓/回路電流）

　　檢查單元地址是否正確

　　變送器毫安讀數高或低檢驗所施加的壓力

　　檢查 4 和 20 mA 量程點

　　檢驗輸出不在報警狀態

　　檢驗是否需要 4 - 20 mA 輸出微調

　　變送器對所施加的壓力變化沒有響應檢查測試設備

　　檢查引壓管線或閥組是否阻塞

　　檢驗所施壓力是否在 4 和 20 mA 設置點之間

　　檢驗輸出不在報警狀態

　　檢驗變送器不在回路測試模式

　　數字壓力變量讀數低或高檢查測試設備 （檢驗精度）

　　檢查引壓管線是否阻塞或濕段較低部位被灌充堵塞

　　檢驗變送器是否正確標定

　　檢驗測量壓力計算

　　數字壓力變量讀數不穩定檢查測量系統確定壓力線路是否有故障設備

　　檢驗變送器對設備的開/關不能直接做出反應

　　檢驗測量阻尼是否正確設置

　　毫安讀數不穩定檢驗變送器的電源是否有足夠的電壓和電流

　　檢查是否有外部電氣干擾

　　檢驗變送器是否正確接地

　　檢驗雙絞線的屏蔽是否只在一端接地

　　4.能遵守工藝紀律

　　序號必    須不    準

　　5拆卸、復裝、搬運儀表設備必須使用專用的工器具，輕拿、輕放不準碰撞和損傷

　　7復裝儀表設備緊固件必須完整、齊全，螺栓均勻用力上緊不準短缺螺栓和墊圈

　　9在儀表導壓管路上拆除設備出現開口時，必須立即做好密封防護，以防雜物進入管內，造成堵塞及污染儀表管路出現開口時，不準無密封防護措施

　　11進行變送器更換工作時，必須更換校驗合格的設備不準直接更換未校驗的設備

　　13重要的保護、聯鎖系統靜態試驗時，必須從就地儀表處模擬動作；試驗結束后必須馬上恢復就地儀表至正常工作狀態不準從DCS系統內強制節點狀態進行試驗

　　39信號接入dcs系統的現場設備,在拆線后必須將線頭包好，防止線路短路或接地而損壞DCS系統卡件線頭不準短路、接地

　　49設備檢修完畢，交于運行使用前，必須將系統變更、設備異動、保護定值變更、操作方式變更等情況進行詳細書面交代檢修結束不準不做交代

　　手操器連接時注意加裝大于250歐姆電阻不加裝電阻連接

　　儀表拆裝前必須關閉管路前隔離閥不準不關閉隔離閥拆裝儀表

　　以下是相關提問：

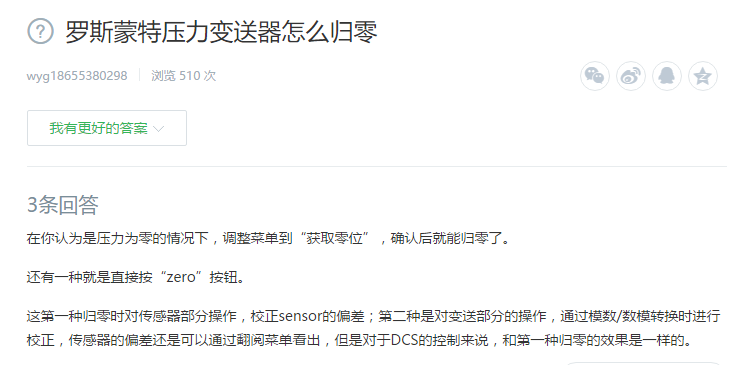

　　1、羅斯蒙特壓力變送器怎么歸零?

　　在你認為是壓力為零的情況下，調整菜單到“獲取零位”，確認后就能歸零了。

　　還有一種就是直接按“zero”按鈕。

　　這第一種歸零時對傳感器部分操作，校正sensor的偏差;第二種是對變送部分的操作，通過模數/數模轉換時進行校正，傳感器的偏差還是可以通過翻閱菜單看出，但是對于DCS的控制來說，和第一種歸零的效果是一樣的。

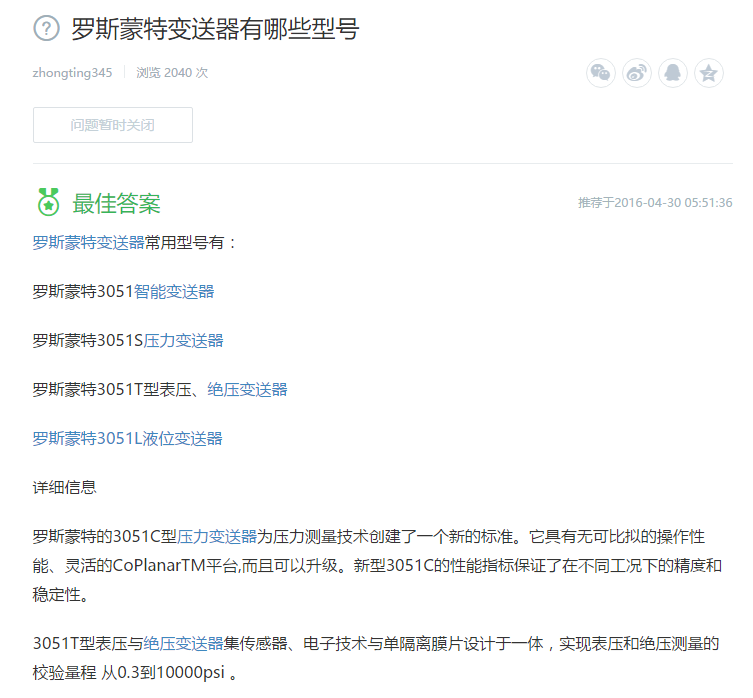

　　2、羅斯蒙特變送器有哪些型號?

　　
