羅斯蒙特3051C壓力變送器調試方法
羅斯蒙特壓力、溫度、液位和流量測量技術可縮短項目執行周期，并降低成本支出。在儀表的全壽命周期內，可以幫助客戶提高正常運行時間、降低發電成本、最大限度得減少燃料成本，并增強環保性。
羅斯蒙特的3051C壓力變送器工作原理：
羅斯蒙特的3051C壓力變送器工作時，高、低壓側的隔離膜片和灌充液將過程壓力傳遞給灌充液，接著灌充液將壓力傳遞到傳感器中心的傳感膜片上。傳感膜片是一個張緊的彈性元件，其位移隨所受壓而變化(對于GP表壓變送器，大氣壓如同施加在傳感膜片的低壓側一樣)。AP絕壓變送器，低壓側始終保持一個參考壓力。傳感膜片的最大位移量為0.004英寸(0.1毫米)，且位移量與壓力成正比。兩側的電容極板檢測傳感膜片的位置。傳感膜片和電容極板之間電容的差值被轉換為相應的電流，電壓或數字HART(高速可尋址遠程發送器數據公路)輸出信號
常規差壓變送器的校準
先將阻尼調至零狀態，先調零點，然后加滿度壓力調滿量程，使輸出為20mA,
在現場調校講的是快，在此介紹零點、量程的快速調校法。調零點時對滿度幾乎沒有影響，但調滿度時對零點有影響，在不帶遷移時其影響約為量程調整量的1/5，即量程向上調整1mA，零點將向上移動約0.2mA,反之亦然。例如:輸入滿量程壓力為100Kpa,
該讀數為19.900mA, 調量程電位器使輸出為19.900+(20.000-19.900)*1.25=20.025mA.
量程增加0.125mA，則零點增加1/5*0.125=0.025.
調零點電位器使輸出為20.000mA.
零點和滿量程調校正常后，再檢查中間各刻度，看其是否超差?必要時進行微調。然后進行遷移、線性、阻尼的調整工作。
上海威斯特傳感器歡迎你的來電
采購原裝進口工控產品、備品備件
1、我們與國外廠商合作已久、成交量大、有明顯的價格優勢。
2、公司集中采購，拼單發貨，運輸成本低;貨期及時準確。
3、產品可質保一年，只要不是人為情況下，由我司跟國外供應商溝通!
4、不易尋找品牌、小金額，我們同樣為您采購!
5、為國內各工控產品分銷商、工程競標企業提供最優報價!
6、我們負責所有的包裝、國際物流、清關、增稅、國內物流的操作。只需您提供型號、數量、中文品名，我們就會給您一個包含所有的價格，一條龍式服務，專業放心!
羅斯蒙特3051壓力變送器工作原理及結構
3051 型變送器主要部件為傳感器模塊和電子元件外殼。傳感器模塊包括充油傳感器系統(隔離膜、充油系統和傳感器)以及傳感器電子元件。傳感器電子元件安裝在傳感器模塊內并包括一溫度傳感器(電阻式測試檢測器)、儲存模塊和電容/數字信號轉換器(C/D 轉換器)。來自傳感器模塊的電子信號被傳輸到電子元件外殼中的輸出電子元件。電子元件外殼包括輸出電子線路板(微處理器、儲存模塊、數字/模擬信號轉換器或 D/A 轉換器)、本機零點及量程按鈕和端子塊。

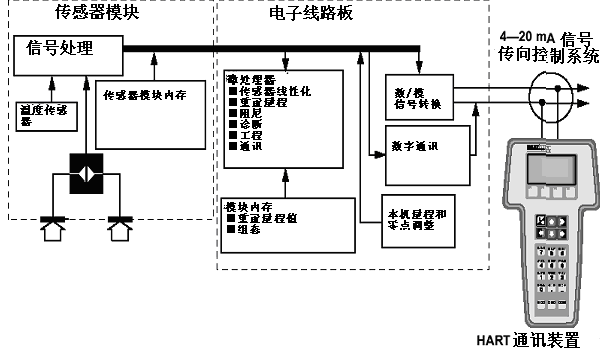

因為 3051C 型變送器設計壓力適用于隔離膜，當油偏離中心膜時，改變電容信號。然后該電容信號在 C/D 轉換器中被轉換成數字信號。隨后微處理器從電阻式溫度檢測器和 C/D 轉換器中獲取信號并計算出正確的變送器輸出。隨后，該信號被送到 D/A 轉換器，D/A 轉換器將信號轉換回模擬信號并在4-20 mA 輸出上疊加 HART 信號。

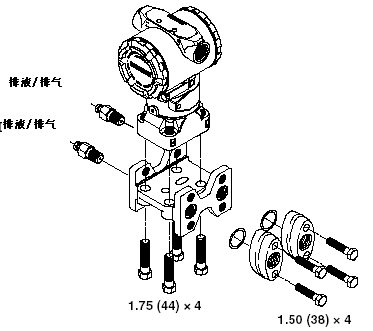

3051 型變送器結構圖
|
表壓/絕壓變送器 |
|
| #FormatImgID_2# | |

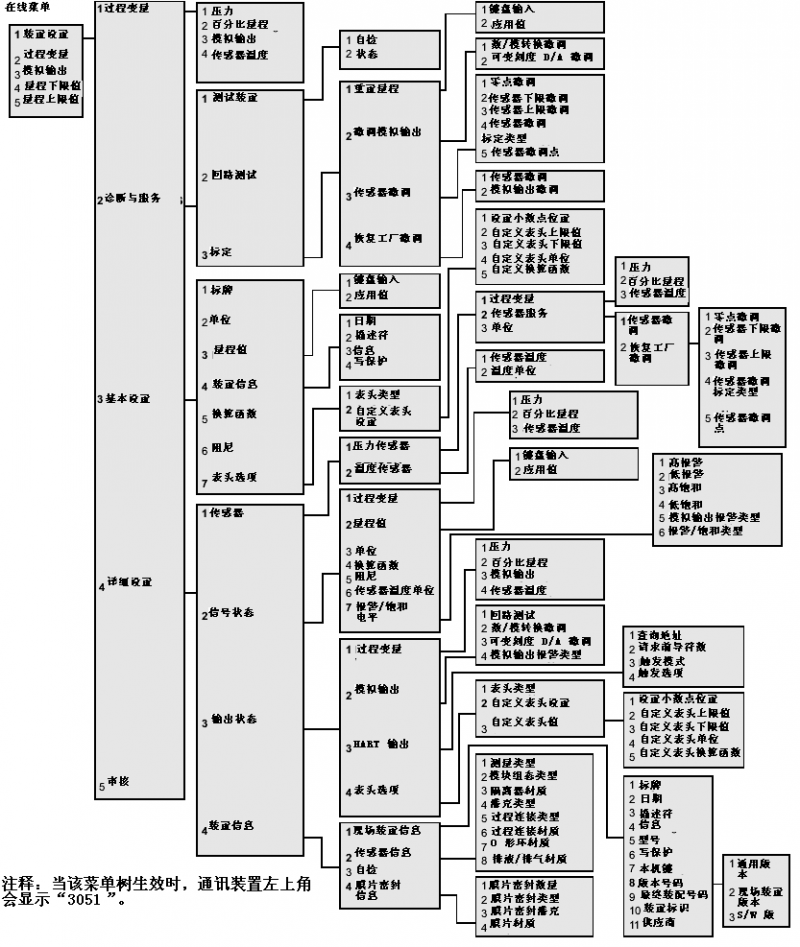

2.2 3051 型變送器參數設置
|
